¿Qué precisión tiene una máquina bobinadora toroidal en el bobinado de bobinas?
En el ámbito de la fabricación eléctrica y electrónica, la precisión del bobinado es de suma importancia. Las bobinas son componentes fundamentales en una amplia gama de dispositivos, desde transformadores e inductores hasta motores y sensores. La precisión del proceso de bobinado puede afectar significativamente el rendimiento, la eficiencia y la confiabilidad de estos productos finales. Como proveedor de máquinas bobinadoras toroidales, a menudo me preguntan sobre la precisión de estas máquinas al bobinar bobinas. En este blog, profundizaré en los factores que determinan la precisión de una máquina bobinadora toroidal y cómo puede cumplir con los exigentes requisitos de la fabricación de bobinas moderna.
Comprensión de las máquinas de bobinado toroidal

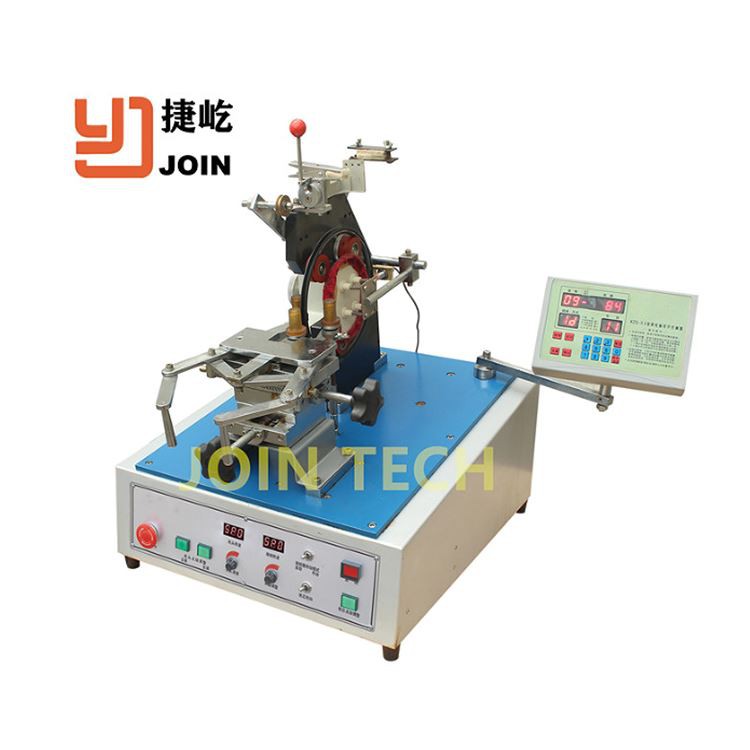

Antes de hablar de precisión, es esencial comprender qué es una máquina bobinadora toroidal. AMáquina de bobinado toroidalestá diseñado para enrollar alambre alrededor de un núcleo toroidal, que es un núcleo magnético con forma de donut. Estas máquinas vienen en varios tipos, incluidas manuales, semiautomáticas yMáquina automática de bobinado toroidal. Las máquinas automáticas son particularmente populares en la producción de gran volumen debido a su capacidad de operar continuamente con una mínima intervención humana.
Factores que afectan la precisión del devanado
Diseño y construcción de máquinas
El diseño mecánico de una máquina bobinadora toroidal juega un papel crucial en su precisión. Las máquinas de alta calidad se construyen con componentes de precisión, como husillos de bolas, guías lineales y servomotores. Estos componentes aseguran un movimiento suave y estable durante el proceso de bobinado, reduciendo vibraciones y errores. Por ejemplo, un sistema de husillo bien diseñado puede mantener una velocidad de rotación constante, lo cual es esencial para una colocación uniforme de alambre en el núcleo toroidal. También importa la rigidez del bastidor de la máquina. Un marco rígido puede evitar la flexión y la distorsión durante el funcionamiento, lo que de otro modo podría provocar un bobinado impreciso.
Sistema de alimentación de alambre
El sistema de alimentación de alambre es otro factor crítico. Debe poder entregar el cable a una tensión y velocidad constantes. Las fluctuaciones en la tensión del cable pueden causar un bobinado desigual, como giros flojos o cerrados. Las máquinas de bobinado toroidal avanzadas están equipadas con dispositivos de control de tensión que pueden ajustar la tensión en tiempo real según los requisitos de bobinado. Además, el mecanismo de alimentación de alambre debería poder manejar diferentes diámetros de alambre y materiales sin variaciones significativas en el rendimiento.
Sistema de control
Las modernas máquinas de bobinado toroidal suelen estar controladas por sofisticados sistemas computarizados. Estos sistemas permiten una programación precisa de los parámetros de bobinado, como el número de vueltas, el paso del cable y la dirección de bobinado. El sistema de control también puede monitorear el proceso de bobinado en tiempo real y realizar los ajustes necesarios. Por ejemplo, si el sistema detecta una desviación de los parámetros programados, puede corregir automáticamente la velocidad o la tensión del bobinado para garantizar la precisión.
Alineación central
La alineación adecuada del núcleo toroidal es esencial para un bobinado preciso. El núcleo debe estar centrado y mantenido firmemente en su lugar durante el proceso de bobinado. Cualquier desalineación puede provocar un bobinado desigual, lo que puede afectar las propiedades eléctricas de la bobina. Las máquinas bobinadoras toroidales suelen estar equipadas con accesorios y mecanismos de alineación para garantizar que el núcleo esté colocado correctamente.
Medición de la precisión del devanado
Hay varias formas de medir la precisión de una máquina bobinadora toroidal. Un método común es medir el número de vueltas. Esto se puede hacer manualmente mediante un contador o automáticamente mediante sensores integrados en la máquina. El número real de vueltas debe coincidir con el número programado dentro de una tolerancia especificada.
Otro aspecto importante es el paso del alambre, que es la distancia entre espiras adyacentes. Un paso de alambre constante es crucial para el rendimiento de la bobina. Se puede medir utilizando un microscopio u otras herramientas de medición de precisión. El paso del cable debe ser uniforme en todo el devanado para garantizar características eléctricas óptimas.
La concentricidad del devanado también es un factor clave. El bobinado concéntrico garantiza que el cable se distribuya uniformemente alrededor del núcleo toroidal. Las desviaciones de la concentricidad pueden provocar desequilibrios magnéticos y una reducción de la eficiencia. Se pueden utilizar equipos de medición especializados, como un analizador de campo magnético, para evaluar la concentricidad del devanado.
Lograr una bobinado de alta precisión
Para lograr un bobinado de alta precisión, es importante elegir la máquina bobinadora toroidal adecuada para la aplicación específica. Considere los requisitos de la bobina, como el número de vueltas, el diámetro del cable y el tamaño del núcleo. Una máquina con componentes de mayor precisión y un sistema de control más avanzado generalmente es más adecuada para aplicaciones que requieren alta precisión.
El mantenimiento regular de la máquina bobinadora toroidal también es esencial. Esto incluye limpieza, lubricación y calibración de los componentes de la máquina. Con el tiempo, el desgaste puede afectar la precisión de la máquina, por lo que el mantenimiento periódico puede ayudar a garantizar un rendimiento constante.
La formación de los operadores es otro factor crucial. Un operador bien capacitado puede configurar la máquina correctamente, monitorear el proceso de bobinado y solucionar cualquier problema que pueda surgir. La capacitación debe cubrir temas como operación, programación y mantenimiento de máquinas.
Aplicaciones que requieren bobinado de alta precisión
Hay muchas aplicaciones que requieren un bobinado de alta precisión. En las industrias aeroespacial y de defensa, por ejemplo, las bobinas utilizadas en sistemas de navegación y equipos de comunicación deben enrollarse con extrema precisión para garantizar un rendimiento confiable. La industria médica también depende de un bobinado preciso para dispositivos como máquinas de resonancia magnética y marcapasos. En el sector de la electrónica de potencia, se utilizan bobinas de alta precisión en transformadores e inversores para mejorar la eficiencia energética y reducir las pérdidas.
Conclusión
La precisión de una máquina bobinadora toroidal está determinada por una combinación de factores, incluido el diseño de la máquina, el sistema de alimentación de alambre, el sistema de control y la alineación del núcleo. Al comprender estos factores y tomar las medidas adecuadas, es posible lograr un bobinado de alta precisión para una amplia gama de aplicaciones. Como proveedor de máquinas bobinadoras toroidales, estamos comprometidos a proporcionar a nuestros clientes máquinas que ofrezcan el más alto nivel de precisión y rendimiento.
Si está buscando una máquina bobinadora toroidal o tiene requisitos específicos para sus aplicaciones de bobinado, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos puede ayudarle a seleccionar la máquina adecuada y brindarle asistencia durante todo el proceso de compra. Si necesitas unMáquina bobinadora de anillos magnéticospara producción a pequeña escala o una máquina automática para fabricación de gran volumen, tenemos las soluciones para satisfacer sus necesidades.
Referencias
- "Tecnología de bobinado" de Walter A. Delmar.
- "Manual de diseño y aplicaciones de transformadores" del coronel William T. McLyman.
- Documentos técnicos de la industria sobre tecnología de bobinado toroidal de los principales fabricantes.
